POMPA SUBMERSIBILA PENTRU APA CURATA CAMPION CMP1327N, 1500W, TIP TUN CU MOTOR PE ULEI, DEBIT 5 M³/H, REFULARE 160 M, DIAMETRU APROX. 100 MM, CABLU 20 M, FARA PLUTITOR

POMPA SUBMERSIBILA PENTRU APA CURATA CAMPION CMP1327N, 1500W, TIP TUN CU MOTOR PE ULEI, DEBIT 5 M³/H, REFULARE 160 M, DIAMETRU APROX. 100 MM, CABLU 20 M, FARA PLUTITOR

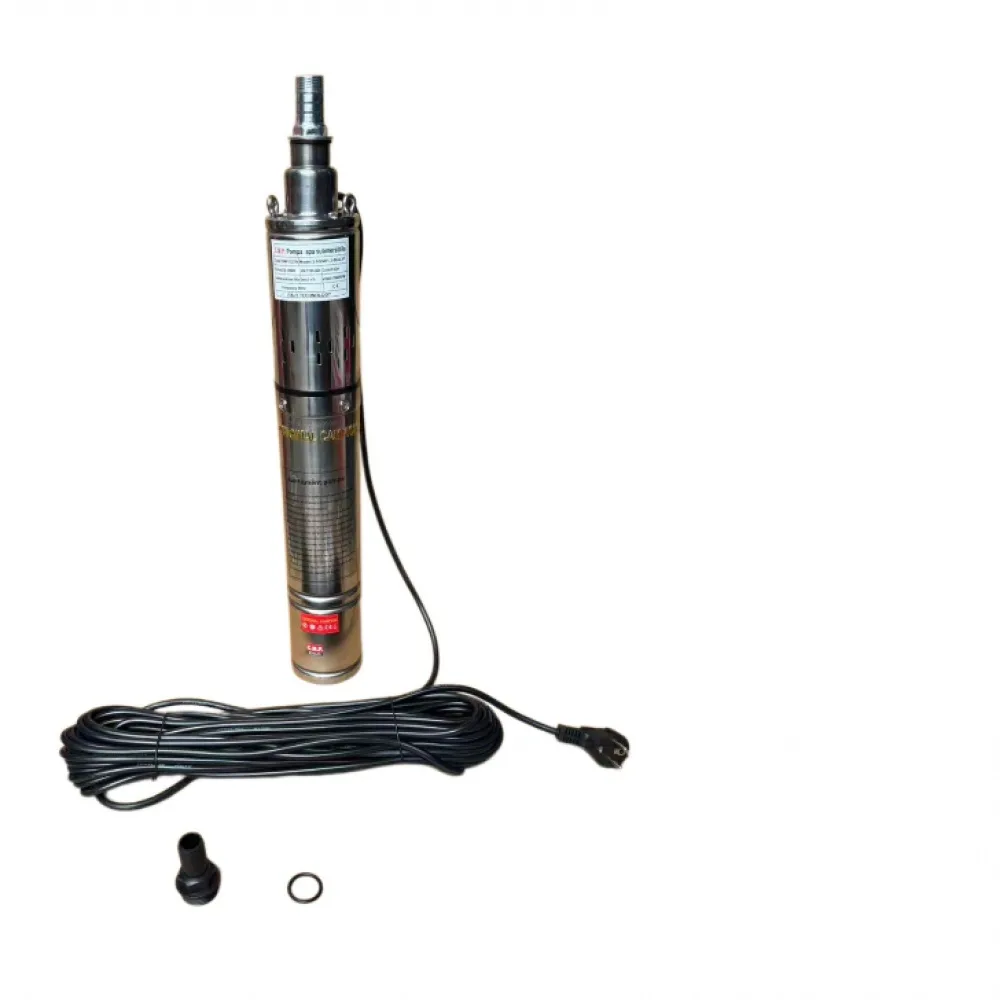

Pompa submersibila Campion CMP1327N este conceputa pentru extragerea si transportul apei curate din puturi, foraje si fantani adanci. Datorita constructiei verticale tip tun si performantelor ridicate de pompare, aceasta poate fi utilizata pentru alimentarea cu apa a gospodariilor, irigarea culturilor, umplerea rezervoarelor si integrarea in diferite sisteme hidrofor.

Motorul electric de 1500W asigura un debit maxim de pana la 5 m³/h si o inaltime maxima de refulare de pana la 160 metri. Aceste caracteristici fac pompa potrivita pentru instalatiile in care este necesara transportarea apei pe diferente mari de nivel sau pe distante considerabile.

Modelul CMP1327N este prevazut cu motor pe ulei, sistem care contribuie la lubrifierea si racirea componentelor interne in timpul functionarii. Constructia robusta permite utilizarea in aplicatii gospodaresti si agricole, cu respectarea conditiilor de instalare si exploatare.

Pompa are un diametru exterior de aproximativ 100 mm si este destinata puturilor sau forajelor care ofera suficient spatiu pentru introducerea si extragerea acesteia. Cablul electric cu lungimea de 20 metri faciliteaza instalarea la adancime.

Modelul nu este prevazut cu plutitor, astfel ca pornirea si oprirea se realizeaza manual sau prin intermediul unui sistem extern de automatizare compatibil.

SPECIFICATII TEHNICE

• Brand: Campion

• Model: CMP1327N

• Tip produs: pompa submersibila pentru apa curata

• Tip constructie: tip tun

• Tip motor: electric, pe ulei

• Putere motor: 1500W / 1,5 kW

• Tensiune de alimentare: 220–230V

• Frecventa: 50 Hz

• Debit maxim: 5 m³/h

• Debit maxim exprimat in litri: 5000 l/h

• Inaltime maxima de refulare: pana la 160 m

• Diametru exterior: aproximativ 100 mm

• Diametru nominal mentionat: 3,5 inch

• Lungime cablu de alimentare: 20 m

• Plutitor: nu

• Pozitie recomandata de montaj: verticala

• Tip apa: apa curata

• Utilizare: puturi, foraje, fantani si sisteme de irigare

• Alimentare electrica: monofazata

UTILIZARI RECOMANDATE

• Extragerea apei din puturi si foraje adanci

• Alimentarea cu apa a gospodariilor

• Irigarea gradinilor si culturilor agricole

• Alimentarea solariilor

• Umplerea bazinelor si rezervoarelor

• Utilizarea in sisteme hidrofor

• Alimentarea instalatiilor sanitare gospodaresti

• Transportul apei pe distante mari

• Aplicatii agricole si rezidentiale

AVANTAJE

• Motor puternic de 1500W

• Debit maxim de pana la 5000 l/h

• Inaltime mare de refulare, de pana la 160 m

• Constructie verticala tip tun

• Motor pe ulei pentru lubrifierea componentelor interne

• Cablu electric lung de 20 m

• Potrivita pentru puturi si foraje adanci

• Poate fi utilizata in sisteme hidrofor

• Potrivita pentru alimentare cu apa si irigatii

• Constructie robusta pentru utilizare gospodareasca si agricola

• Functionare fara plutitor, cu posibilitate de automatizare externa

FUNCTIONARE FARA PLUTITOR

Pompa Campion CMP1327N nu este echipata cu plutitor pentru pornirea si oprirea automata in functie de nivelul apei.

Functionarea poate fi controlata prin:

• Pornire si oprire manuala

• Prescontrol electronic compatibil

• Presostat cu vas de expansiune

• Tablou electric de comanda

• Senzor extern de nivel

• Sistem de protectie impotriva functionarii fara apa

Dispozitivul de automatizare trebuie ales in functie de puterea motorului, amperajul pompei si presiunea instalatiei.

RECOMANDARI DE MONTAJ

Inainte de instalare, verificati diametrul interior al putului sau forajului. Acesta trebuie sa fie mai mare decat diametrul exterior al pompei si sa permita circulatia apei in jurul carcasei.

Pompa trebuie instalata in pozitie verticala si complet scufundata in apa. Pentru coborare si sustinere folositi un cablu sau o franghie rezistenta. Nu ridicati si nu suspendati pompa folosind cablul electric.

Pompa nu trebuie asezata direct pe fundul putului. Se recomanda pastrarea unei distante fata de stratul de nisip, namol sau alte depuneri, pentru a reduce riscul aspirarii impuritatilor.

Conducta de refulare trebuie sa fie compatibila cu presiunea generata de pompa. Utilizati tevi, furtunuri, coliere si racorduri rezistente la presiune.

Pentru evitarea revenirii apei in put dupa oprirea pompei poate fi necesara montarea unei supape de sens, daca aceasta nu este deja integrata in instalatie.

RECOMANDARI DE UTILIZARE

Inainte de pornire:

• Verificati integritatea cablului electric

• Verificati fixarea conductei de refulare

• Asigurati-va ca pompa este complet scufundata

• Verificati nivelul apei din put

• Verificati etanseitatea tuturor racordurilor

• Asigurati-va ca instalatia electrica este prevazuta cu impamantare

• Verificati compatibilitatea sistemului de automatizare

Pompa nu trebuie lasata sa functioneze fara apa. Functionarea pe uscat poate produce supraincalzirea si deteriorarea motorului sau a componentelor hidraulice.

PERFORMANTA DE POMPARE

Debitul maxim de 5 m³/h este obtinut in conditii favorabile, la o inaltime de pompare redusa. Pe masura ce creste diferenta de nivel dintre pompa si punctul de evacuare, debitul disponibil scade.

Inaltimea maxima de 160 m reprezinta limita maxima teoretica de refulare, la care debitul devine foarte redus. Pompa nu furnizeaza simultan debitul maxim de 5 m³/h si inaltimea maxima de 160 m.

Performanta reala poate fi influentata de:

• Adancimea la care este montata pompa

• Diferenta verticala pana la punctul de consum

• Lungimea conductei

• Diametrul interior al conductei

• Numarul de coturi si racorduri

• Pierderile de presiune din instalatie

• Nivelul dinamic al apei din put

• Tensiunea de alimentare

INTRETINERE

Pentru mentinerea performantelor si prelungirea duratei de utilizare:

• Verificati periodic debitul si presiunea

• Verificati cablul electric si zona de conectare

• Curatati zona de aspiratie daca apar depuneri

• Nu permiteti aspirarea nisipului sau namolului

• Verificati periodic conducta si racordurile

• Protejati instalatia impotriva inghetului

• Deconectati pompa inaintea oricarei interventii

• Depozitati produsul intr-un spatiu uscat atunci cand nu este utilizat

Interventiile asupra motorului si verificarea uleiului trebuie realizate numai de personal calificat sau intr-o unitate de service.

ATENTIE

Pompa este destinata pomparii apei curate. Nu este recomandata pentru apa murdara, apa cu nisip, namol, pietris, substante chimice, lichide inflamabile, apa sarata sau lichide alimentare.

Nu porniti pompa daca aceasta nu este complet scufundata si nu permiteti scaderea nivelului apei sub zona de aspiratie.

Instalatia electrica trebuie sa fie prevazuta cu impamantare, siguranta automata si protectie diferentiala. Orice interventie la partea electrica trebuie efectuata cu pompa deconectata de la sursa de alimentare.

Diametrul este mentionat in informatiile produsului ca 3,5 inch si aproximativ 100 mm. Deoarece 3,5 inch reprezinta aproximativ 89 mm, este recomandata verificarea diametrului exterior real al pompei inainte de publicarea specificatiei finale sau de instalarea intr-un put cu spatiu limitat.
